1 烘干機電除塵器的改造
1.1 改造方案
改造的原則是滿足企業使用要求前提下，最大限度減少改造費用、減少設備正常運行成本。
改造方案是利用原配套的JWB20-G電除塵器的箱體，用袋除塵器的過濾元件替代原電除塵器的極板極線實現粉塵的收集，保留原電除塵器的單元結構，使所需停機時間縮短，改造成本降低。
由于用戶烘干機使用高含硫量的煤，廢氣腐蝕性強，所以選用的袋除塵器不宜帶有外濾式的袋籠。因為在袋除塵器中，袋籠是最容易受到腐蝕而破壞的部件。如果袋籠腐蝕損壞，就不能有效地支撐濾袋，過濾能力將會減少，并且在袋除塵器清灰、過濾交替時，受腐蝕袋籠的斷裂處將磨刮濾袋，使其壽命縮短，從而使得濾袋及袋籠頻繁更換，增加了運行成本，所以，此工況條件下，反吹風清灰內濾式袋除塵器具優勢。
根據企業的實際情況，用CXS72-2×4反吹風清灰內濾式袋除塵器對烘干機原電除塵器JWB20-G進行替換改造，并根據烘干機含塵氣體的工況條件，選擇高溫抗結露的覆膜玻纖濾布材料的濾袋。
1.2 改造步驟
1）拆除原電除塵器部件：頂蓋及其上的所有部件；內部的陰極、陽極板，氣流分布板等部件；出風喇叭口，拆除高度2 500mm。
2）對原電除塵器保留部分的箱體結構進行防腐處理并按新的耐壓要求進行加固。
3）安裝新增部件。
4）在除塵器進口端新安裝一個氣動冷風閥門。
5）安裝一個帶有溫度檢測報警控制的XDC-PC(8)PLC控制裝置，實現高溫、低溫雙限報警，實現自動清卸灰以及冷風閥門的啟閉控制。
6）對原電除塵器嚴重腐蝕、無法改造利用的尾部風機進行更換，更換的風機型號Y4-73 №11D，電動機功率75kW。
7）對新增部件進行保溫，檢查保留的原電除塵器部件的密封狀況，對失效的密封材料進行更換。
8）清理雜物。
2 改造后的技術參數及效果

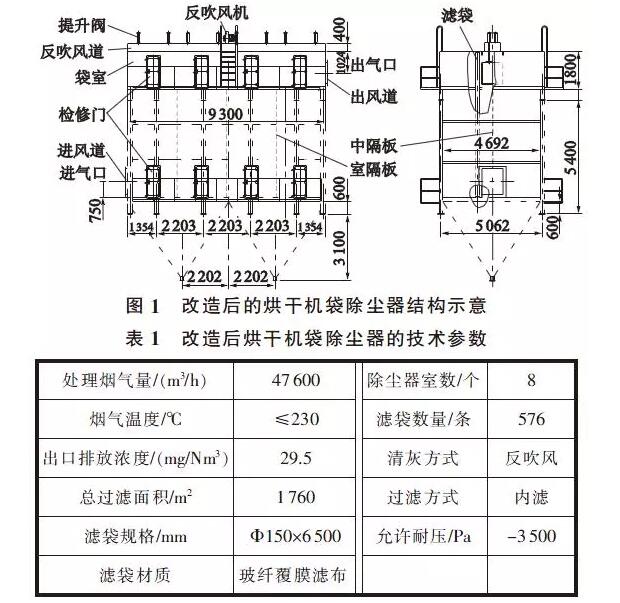

圖1是改造后的烘干機CXS72-2×4反吹風清灰內濾式袋除塵器的結構，表1是其技術參數。
從表1可知，改造后的反吹風清灰內濾式袋除塵器出口的排放濃度為29.5mg/Nm3，達到國家排放標準，滿足企業要求。
